CKD-APF有源滤波器 (Active Power Filter)

1. CKD-APF谐波电流滤除原理

    APF通过外部系统电流互感器实时采集电流信号，控制器分离出其中的谐波电流部分,IGBT功率变换器产生与系统中的谐波大小相等相位相反的补偿电流，实现滤除系统谐波电流的功能。APF输出补偿电流根据系统电流的谐波量变化而动态变化。另外APF有先进的限流功能，当系统的需补偿的谐波量大于APF容量时，APF可以限制在100%额定容量输出，不会发生过载。

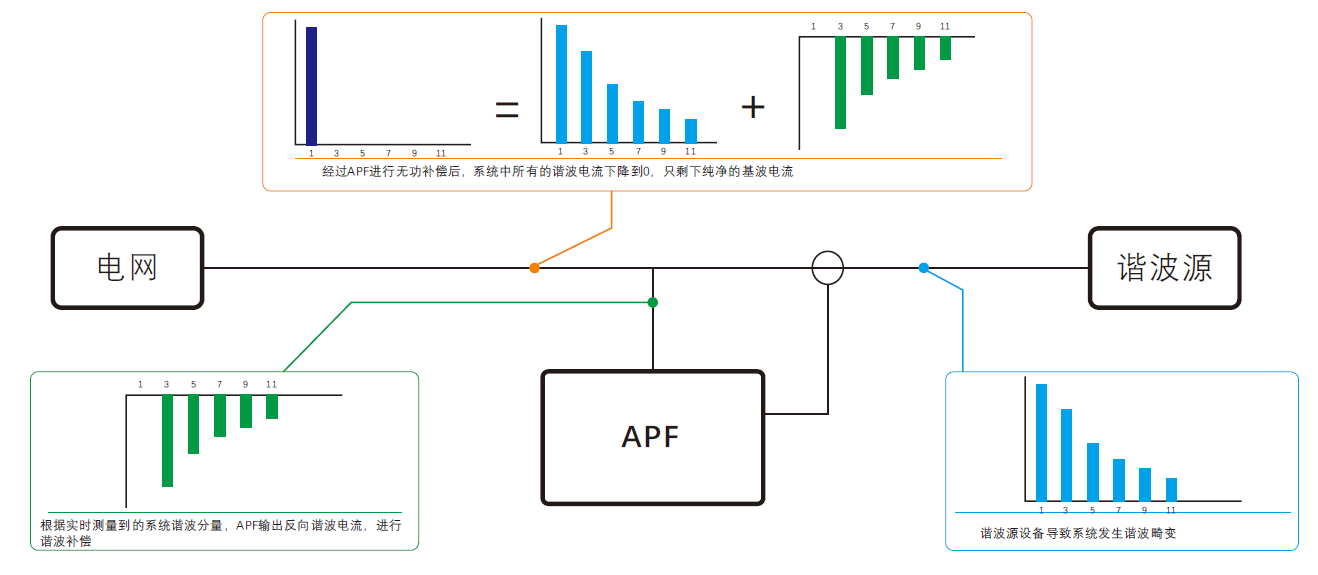

功能原理图

2. CKD-APF技术优势

n  ∆ 同时具备谐波治理、无功补偿、三相不平衡治理功能可根据现场需求不同，灵活调整优先级

n  ∆ 动态响应及时性：响应时间＜100μs，完全响应时间＜10ms

n  ∆ 更优的结构设计：内部结构为 3 H 桥设计，散热效果好，运行稳定性更高

n  ∆ 功率损耗小：满载时≤小于模块总容量的 2%

n  ∆ 低噪声设计：≤60dB（行业标准 65dB），背景噪音小于40dB

n  ∆ 谐波滤除率＞95%；功率因数＞0.98

n  ∆ 灵活的补偿方式：选定的各次谐波补偿可进行幅值设定

3. CKD-APF技术参数

4. CKD-APF应用领域

APF 是电力污染严重、或对供电电能质量要求高的企业，需要进行电能质量改善的理想产品。可广泛用于冶金钢铁行业、通信行业、轨道交通行业、烟草行业、医疗行业、水处理行业、水泥行业、汽车行业、过程控制行业、造纸行业、太阳能行业、印染行业、建筑行业等领域。

5. 产品选型

CKD-APF-□/□-□

工作方式： 3L：三相三线 4L：三相四线

额定电压kV

补偿容量kvar

有源滤波器

COOKED库科德

例如：CKD-APF-150/0.4-4L 表示CKD系列有源电力滤波器，额定电压 400V，滤波电流150A，三相四线制。

6. 安装方式

150A及以下可为壁挂或组柜安装，150A以上组柜安装。
