TBBZ自动投切无功补偿成套装置

1.   产品简介

TBBZ自动投切无功补偿成套装置，适用于0.38kV～10kV母线的无功自动跟踪补偿，能够根据电网电压，功率因数的高低综合判断，智能化自动投切电容器组来实现无功功率动态控制和调节，实现改善电压质量、提高功率因数，达到节能降损的目的，从而有效的解决了0.38kV～10kV配电系统需要无功补偿及综合治理的问题。

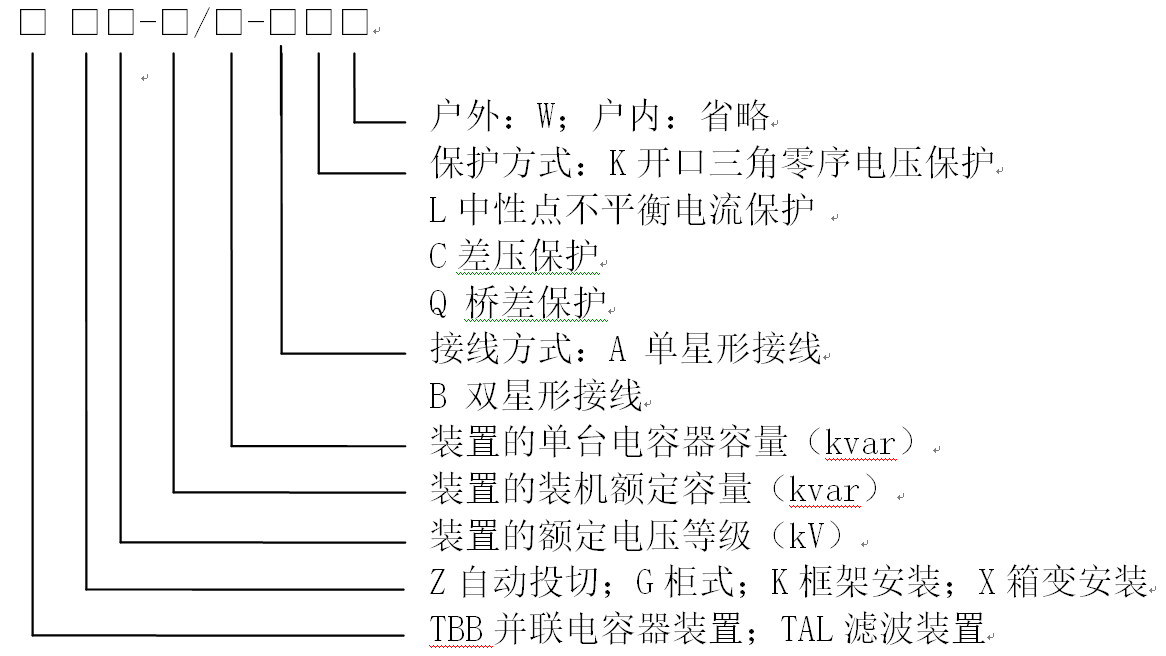

2.   电容器成套装置型号说明

3.   装置组成

3.1 本装置与开关柜结构类似、具有外观整齐，安装方便等特点；电压等级0.38kV、6kV、10kV适宜采用该结构形式。

3.2 装置包含隔离进线柜、电容柜，成套装置包含隔离开关、干式铁芯串联电抗器、并联电容器、放电线圈、真空接触器、无功自动补偿控制器，保护单元等。

3.3 电抗率选择

串联电抗器串接在电容器组的回路中，用于抑制高次谐波和限制合闸涌流。

仅用于限制涌流时，电抗率可取0.1%~1%。

用于抑制5次及以上谐波时，电抗率可取4.5%~7%。

用于抑制3次及以上谐波时，电抗率可取12%~14%。

4.   产品示例

图1  0.4kV无功补偿装置

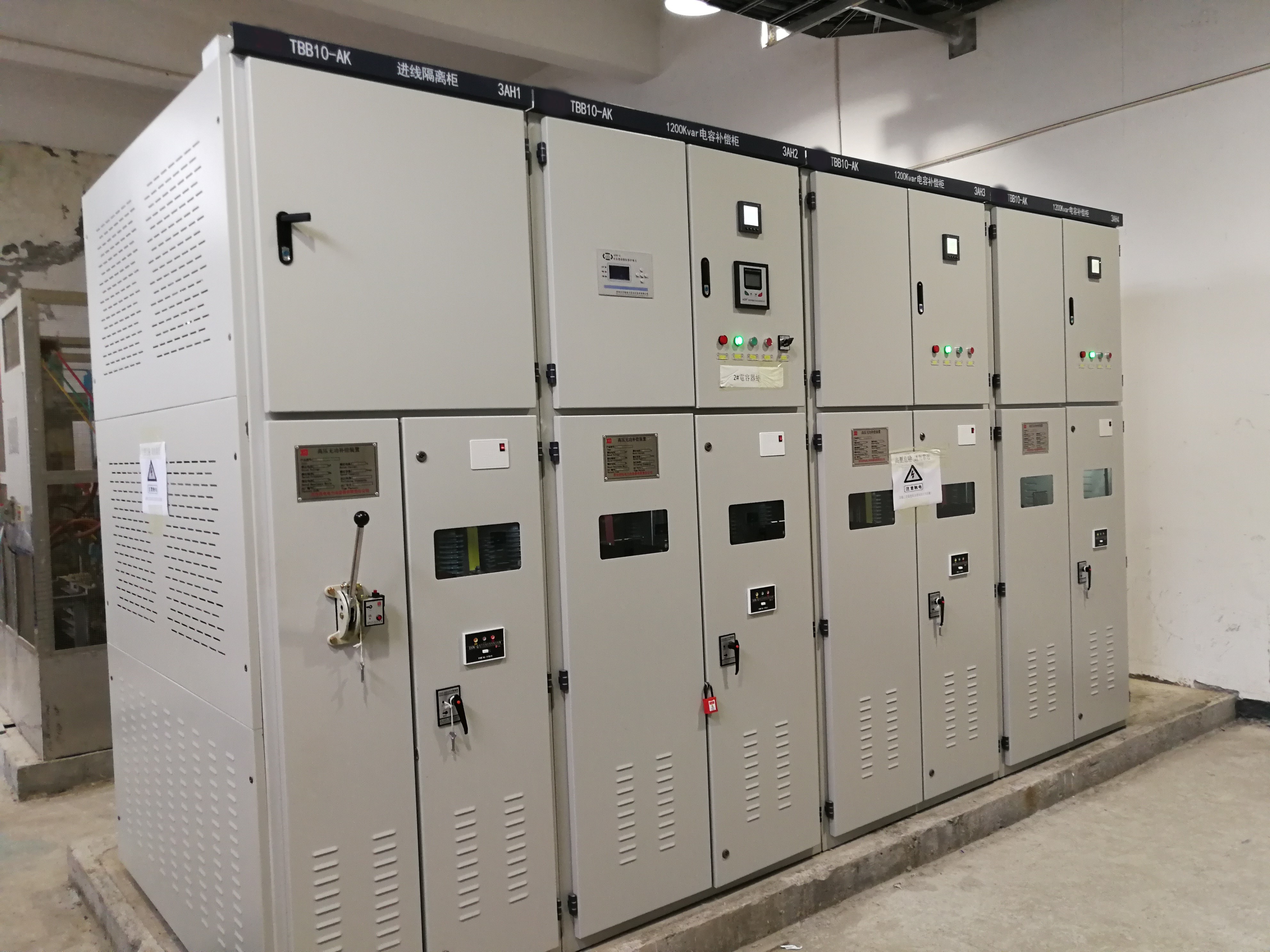

    图2  10kV无功补偿装置

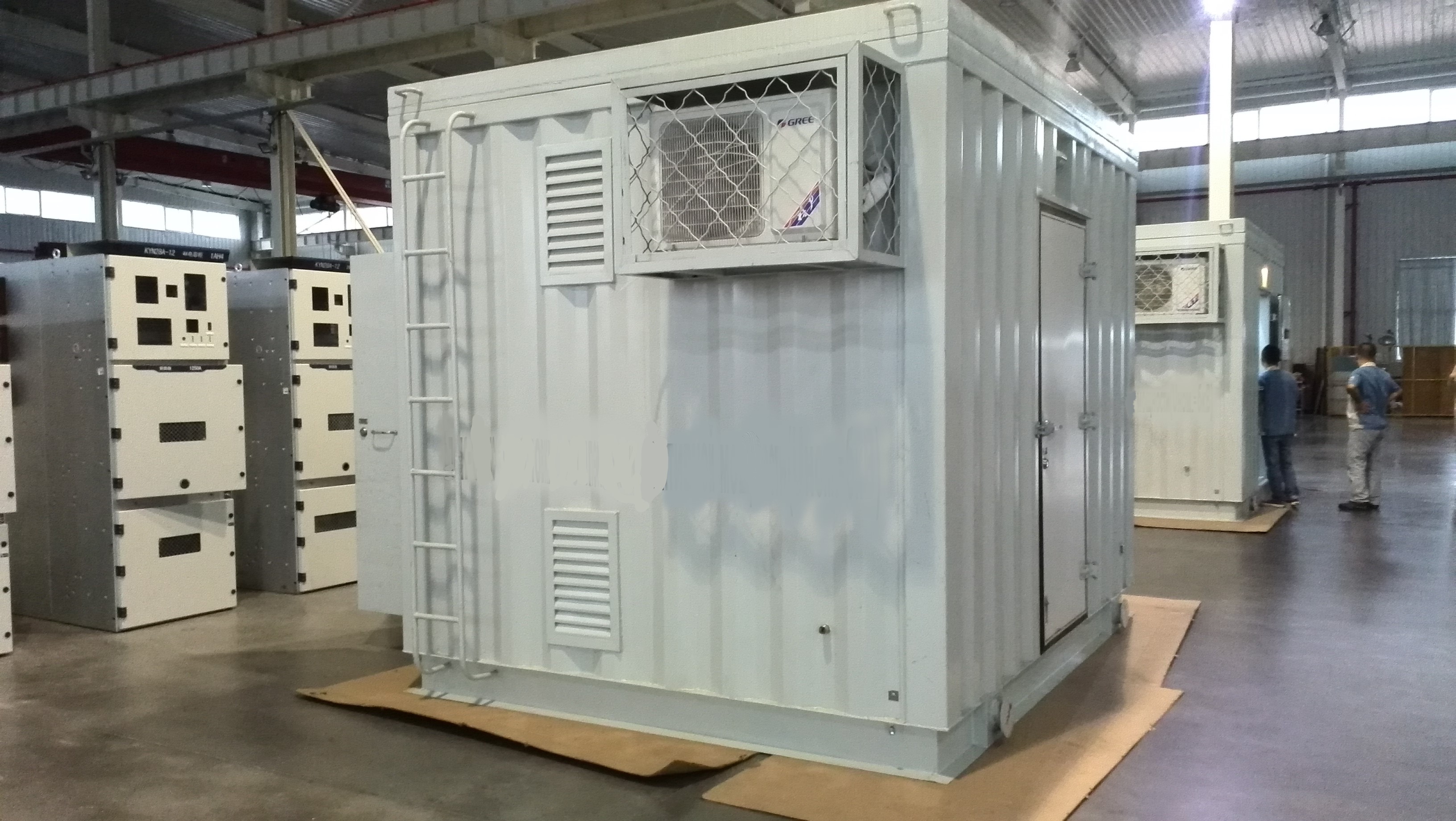

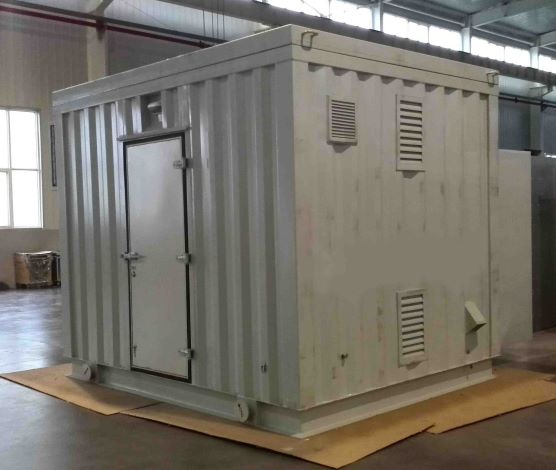

图3  10kV集装箱无功补偿装置
