CKD-TSC晶闸管投切开关

(Thyristor Switched Capacitor)

1. 概述

 CKD-TSC 系列晶闸管开关是一种智能化的控制执行部件，被广泛用于电容器组、L-C 滤波器组的快速频繁投切。特别适合一些负荷变化快、波动频繁、要求比较高的现场。

该产品是无机械触点的电子开关，可跟踪负载电流变化，对电力电容器组采用过零快速投切，具有投入无涌流、切除无过压、无电弧重燃、无噪音、响应时间快、使用寿命长、维修量小、可频繁投切等特点。并且具备过温保护、运行指示等功能。

2. 产品特点：

2.1. 过零投切、无涌流、无火花产生，响应时间≤20ms。

2.2. 具有过温保护，超温闭锁功能。

2.3. 允许频繁投切，维护简单方便。

2.4. 采用光耦触发电路。性能稳定、可靠。

3. 技术特点

CKD-TSC系列晶闸管开关主要由控制电路、同步电路、触发电路、驱动电路组成。控制电路采用光电隔离技术，驱动电路采用进口反并联晶闸管模块，具有工作稳定、抗干扰能力强等特点。当控制器发出控制信号后，晶闸管在过零点导通或截止，从而实现相应电容器的投入与切除。采用专用光耦触发控制电路。触发板输出的触发对称度高，抗干扰能力强。触发板由电源电路、导通比设定电路，导通比周期设定电路、过零检测电路、输入信号转换电路等单元组成。与传统的触发电路相比，具有过零触发稳定可靠、抗干扰能力强、触发功率大等特点。

4. 技术参数及型号

5. 技术参数

5.1. 额定电压：400V AC.，660V

5.2. 控制信号：12V DC. 5mA

5.3. 响应时间：≤20ms（三相全部投入时间）

5.4. di/dt≥500A/μs dv/dt≥1000v/μs

5.5. 功耗:管压降≤2.0V

5.6. 工作电源：~220V 、~380V(需订制)

6. 环境条件

6.1. 环境温度：-20～+50℃，24 小时内平均温度不超过+35℃

6.2. 贮存温度：-25～+70℃

6.3. 相对湿度：不超过 85%

6.4. 大气压力：80～110kPa

6.5. 周围介质中不应含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸汽及有较严重的霉菌存在。

6.6. 使用地点应具有防御雨、雪、风、沙、灰的设施。

6.7. 独立温控系统

CKD-TSC 系列开关自身带有温控系统，当内部温度超过40度，风机启动，散热器加速散热。当温度达到90度，触发信号闭锁，此时大功率无触点开关不能投入，此温控系统能保证可控硅   长期稳定运行工作，可大幅延长可控硅寿命，

7. 接线图

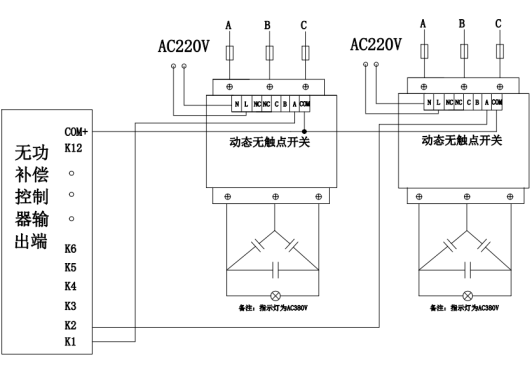

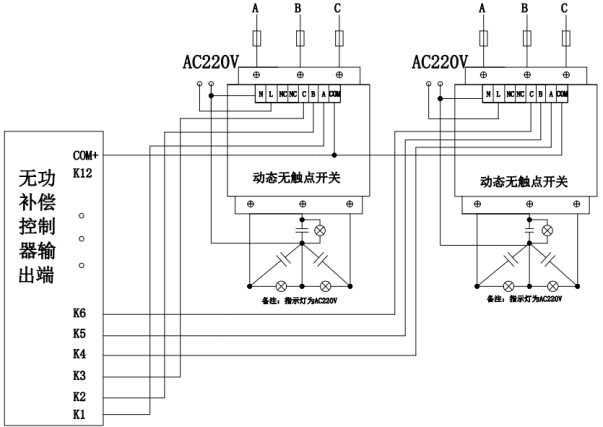

CKD-TSC-G 光耦型开关接线图示意图               CKD-TSC-F光耦型开关接线图示意图

低压电容电抗组合模块设计选型

CKD-CR□-□-□/□ □

投切方式：C：接触器 T：晶闸管

电抗率：5%， 7%，14%

相数： 3D：三相△接;3Y 三相Y接；1：单相

容量kvar

额定电压kV

电容电抗模块

COOKED库科德

例如：

CKD-CR0.4-30-3D/7T；代表电容+电抗模块组合，额定电压0.4kV ，电容容量30kvar，三相角接，配置串联电抗的电抗率7%，模块选用TSC晶闸管投切；

CKD-CR0.4-30-3Y/5C；代表电容+电抗模块组合，额定电压0.4kV ，电容容量30kvar，三相星接，配置串联电抗的电抗率5%，模块选用接触器投切；

CKD-CR0.4-30-3D/14C；代表电容+电抗模块组合，额定电压0.4kV ，电容容量30kvar，三相角接，配置串联电抗的电抗率14%，模块选用接触器投切；
