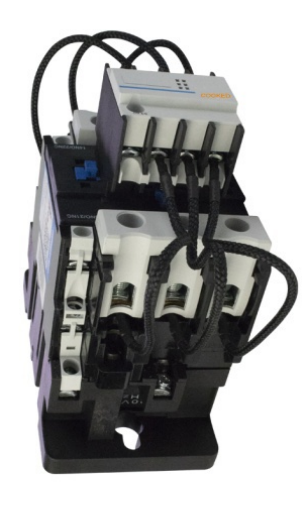

CKD-MC10电容器专用接触器 主接触器(Main-Contactor)

1. 概述

 CKD-MC10切换电容器接触器用于交流50Hz额定工作电压至380V的电力线路中，供低压无功功率补偿设备投入或切除低压并联电容器之用。接触器带有抑制涌流装置，能有效地减小合闸涌流对电容的冲击和抑制开断时的过电压。

2. 使用条件

2.1. 海拔高度不超过2000米；

2.2. 环境温度:-5~+40℃。

2.3. 空气相对湿度:在+40℃时不超过50%，在较低温度下允许有较大的相对湿度;在+25℃时不超过90%，并虑到发生在产品表面上的凝露。

2.4. 污染等级:III级；安装类别:III类。

3. 结构特点

3.1.  接触器装有限流电阻，可以把合闸涌流抑制在允许范围内；

3.2.  接触器为直动式双断点结构，动作机构灵活，手动检查方便、结构紧凑；

3.3.  接触器接线端有绝缘罩覆盖，安全可靠；

3.4.  接触器安装可用螺钉紧固，也可扣装在35mm或75mm标准安装导轨上；

3.5. 接触器线圈接线端标有电压数据，可防止接错。

4. 技术参数

例如：CKD-MC10-25/11表示额定电流25A,带一常开一常闭辅助触点。

CKD-MC10-25/20表示额定电流25A,带二常开零常闭辅助触点。

CKD-MC10-25/02表示额定电流25A,带零常开二常闭辅助触点。

CKD-MC10-63/21表示额定电流63A,带二常开一常闭辅助触点。
