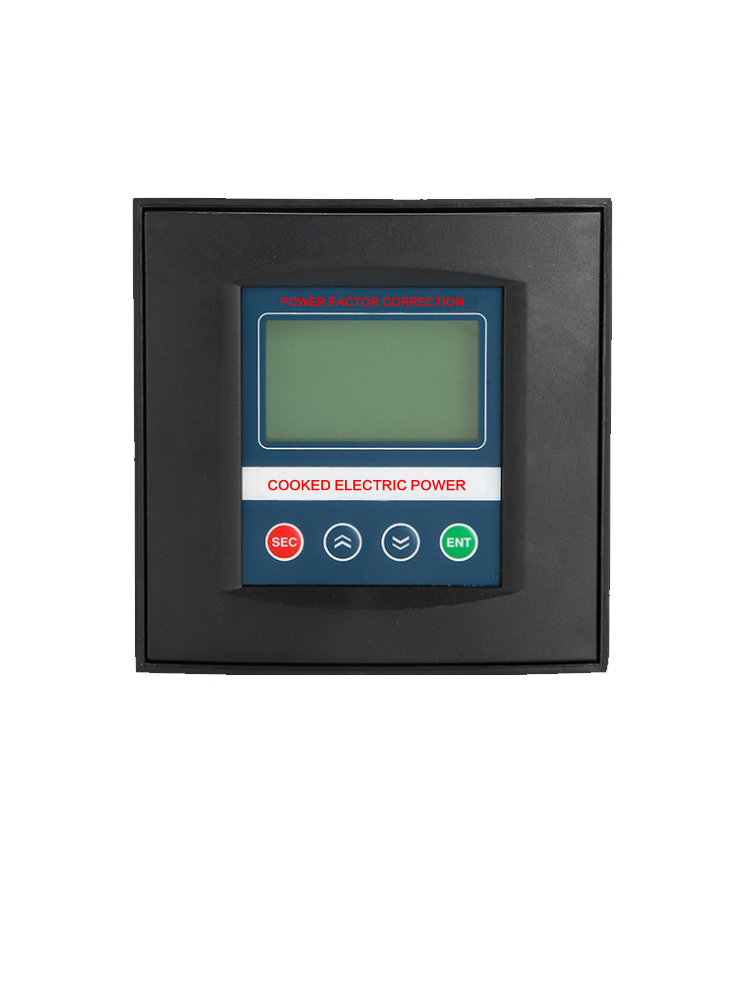

CKD-PFC控制器
Power Factor Correction
1. 产品概述
CKD-PFC 智能滤波补偿控制器是集数据采集、无功补偿、电网参数分析等功能于一体的新型配电测控设备，适用于交流50Hz电力系统的电能质量监测及控制。
2. 功能特点
CKD-PFC智能无功补偿控制器以高速数字信号处理器为核心，采用交流取样，人机界面为128X64点阵大屏幕液晶显示器，其具有配电监测、无功补偿、谐波分析，自适应频率算法，输入信号在45Hz～55Hz之间变化。
3. 实时数据监测
电压、电流、功率因数、所配电容器组投切状态
有功功率、无功功率、电压总谐波畸变率、电流总谐波畸变率
3、5、7、9、11、13、15、17、19、21次电压、电流谐波含有率
4. 技术参数
4.1. 基本参数
电源电压 | AC 380V±20% |
取样电压 | AC 380 |
电源频率 | 50Hz±5% |
取样电流 | 0～5A/0～1A(根据互感器变比不同需要提前说明) |
整机最大功耗 | 12W（视所控制的投切开关功率而定） |
控制输出接点 | 12路 每路DC12V×30mA |
4.2. 测量精度
电 压 | ±0.5% |
电 流 | ±0.5% |
有功功率 | ±1.0 % |
无功功率 | ±1.0 % |
频 率 | ±0.5% |
功率因数 | ±1.0 % |
4.3. 控制参数
控制灵敏度 | 30mA |
目标COSφ(1) | 0.85～1.00 步长0.01 出厂预置1.00 |
门限系数 | 0.5～1.2 步长0.1 出厂预置1.00 |
投切延时（1） | 00s～600s 步长1/0.02 出厂预置0s |
投切延时（2） | 00s～300s 步长1 出厂预置8s |
过压保护 | 400V～480V 步长1V 出厂预置430V |
欠压保护 | 300V～360V 步长1V 出厂预置330V |
谐波电压超限 | 00.0%～25.0% 步长0.5% 出厂预置00.0% |
谐波电流超限 | 00.0%～100.0% 步长0.5% 出厂预置00.0% |
5. 产品选型
CKD-PFC □--□
输出路数：12，24
产品序号
控制器
COOKED库科德
产品序号含义
序号 | 开孔尺寸 | 控制方式 | 输出方式 |
150 | 138×138 | 共补 | 继电器结点 |
151 | 138×138 | 共补 | +12V输出 |
152 | 138×138 | 混补 | 继电器结点 |
153 | 138×138 | 混补 | +12V输出 |
例如：CKD-PFC150-12 表示共补方式，12路继电器输出，面板开孔尺寸138*138。

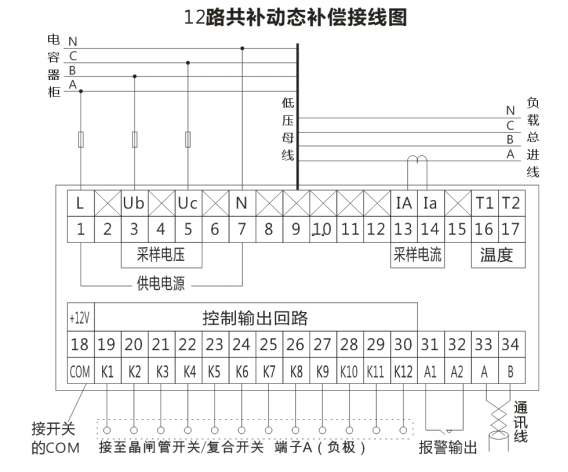

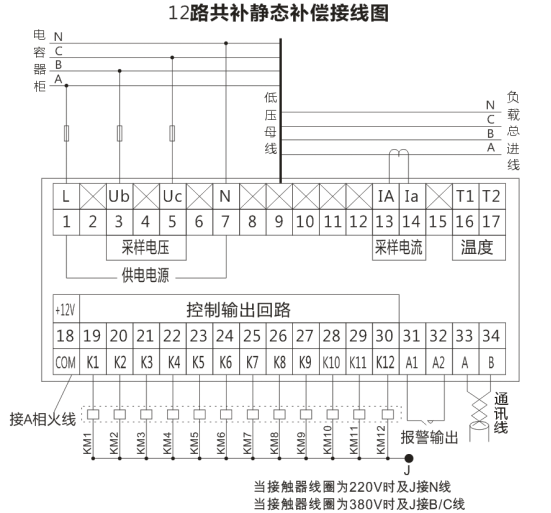

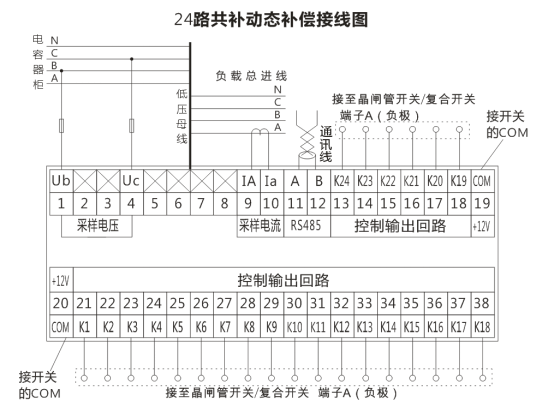

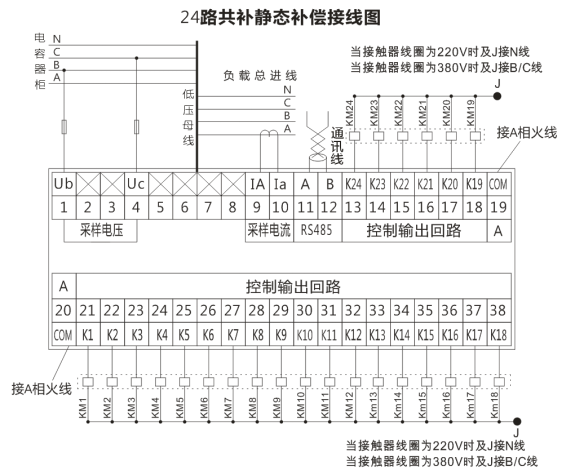

6. 接线示意图
以12路、24路为例，接线图如下所示
