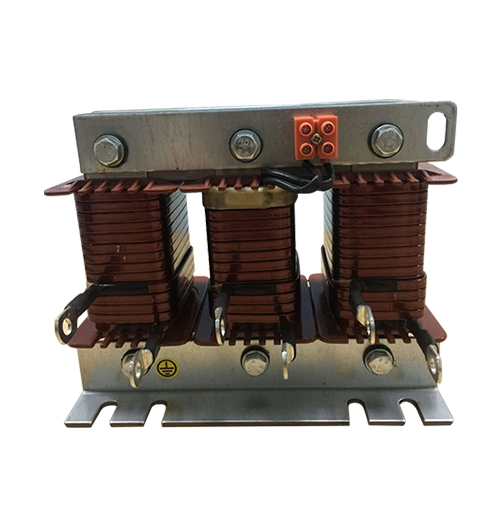

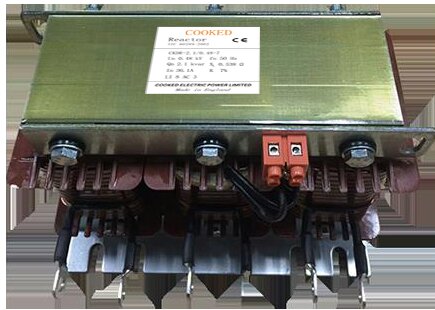

CKDR低压串联电抗器

(Low voltage dry series reactor)

1.

适用范围

电容器在补偿容性无功率的时候，往往会受到谐波电流，合闸通流及操作过程电压的影响。造成电容损坏和功率因数降低，为此需要在电容器前端加装串联电抗器，用以抑制和吸收谐波，保护电容器，避免谐波电压电流及冲击电压电流影响，改善电能质量提高系统功率因数，延时电容器使用寿命。

2. 使用环境

2.1. 海拔高度不超过2000米；

2.2. 运行环境温度-25℃~+45℃，相对湿度不超过90%；

2.3. 周围无有害气体，无易燃易爆物品；

2.4. 周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

3. 结构特点

3.1. 产品分为三相、单相两种，为铁芯干式。

3.2. 铁芯采用优质冷轧硅钢片，经高速冲床冲剪，具有毛刺小、规则均匀、叠片整齐优美， 确保电抗器运行低温低噪声的性能。

3.3. 线圈采用优质绝缘导线，经专用机器绕制，具有平整度好，外形美观的优点。

3.4. 电抗器装配过程中，所有夹件经过腐蚀处理，关键夹件采用无磁性材料，并经预烘-真空浸漆-流程，使电抗器线圈及铁芯牢固成为一体，大大减少了运行时温升及噪声，有效提高了电抗器品质因数及减少谐波的效果。

4.

技术参数

5. 电抗器选型表

注：选型表为常用型号，其它型号可咨询订货

6. 电抗器型号说明

CKD R -□/□-□-□

相数：3：三相  1：单相

电抗率：5：代表5% ；7：代表7%；14：代表14%

额定电压kV

电抗器容量kvar

串联电抗

COOKED库科德

例如：

CKDR-1.0/0.45-5 表示三相串联干式电抗器，额定电压0.45kV，电抗率5%，额定容量1.0kvar（匹配电容单元容量2Okvar）。

CKDR-1.4/0.48-7 表示三相串联干式电抗器，额定电压0.48kV，电抗率7%，额定容量1.4kvar（匹配电容单元容量2Okvar）。

CKDR-2.8/0.525-14 表示三相串联干式电抗器，额定电压0.525kV，电抗率14%，额定容量2.8kvar（匹配电容单元容量2Okvar）。
